主要技術參數
測量介質 | 天然氣等 |
安裝形式 | 一體型 |
聲道數量 | 2聲道 |
測量范圍 | 0-25m/s |
分 辨 率 | 0.001m/s |
準確度等級 | 1.0級、1.5級 |
重復性 | 1.0級：Qt~Qmax 0.2%；Qmin~Qt 0.4%； 1.5級：Qt~Qmax 0.3%；Qmin~Qt 0.6% |
分界流量 | Qt≤10% Qmax |
過載能力 | ≥120% Qmax（短時間無影響） |
測量口徑 | DN25~DN200 |
公稱壓力 | PN16 （更多壓力規格可選） |
換能器材質 | 全金屬（316SS、鈦合金）材質 |
表體材質 | 鋁合金、碳鋼（碳鋼表體適用工作壓力1.0MPa及以上工況） |
測量要求
介質溫度 | -20~60℃ |
介質壓力 | 0-900kPa（更高壓力可定制） |
工作壓力 | 0~500kPa，200~900kPa，（特殊壓力范圍需定制） |
環境溫度 | -30~60℃ |
工作條件
供電電源 | 內置鋰電池7.2V DC ，支持外供電9.5-15 V DC |
功耗 | ≤600μA 電池可更換，使用壽命不低于6年（視采樣間隔時間） |
信號、通訊及其他功能
模擬輸入 | 2路傳感器信號：1路溫度優于±0.15℃；1路壓力優于±0.1% |
脈沖輸出 | 2路 高頻脈沖和低頻脈沖 |
通訊接口 | 1路 RS485、藍牙、GPRS /4G/NB-IOT |
通訊協議 | 標準MODBUS通訊協議 |
數字輸出 | 報警輸出 |
液晶顯示 | 可以現場顯示：瞬時流量，累計流量，實時溫度、壓力，報警等信息 |
數據存儲時間 | 歷史數據至少保持10年（年累積量、月累積量）、報警記錄可以保持（100條） |
使用操作 | 通過配套上位機軟件實現對流量計的運行參數設置 |
診斷功能 | 流量計具有自診斷功能，可以對儀表自身的工作和故障狀態進行診斷和報警輸出 |
認證情況
計量認證 | 計量器具型式批準證書CPA認證 |
防爆等級 | Ex ib IIBT4 Gb |
防護等級 | IP65 |
型號規格 | 準確度等級 | 公稱通徑 | 公稱壓力 | 始動流量[m3/h] | 流量范圍I系列[m3/h] | 流量范圍II系列[m3/h] |
CL-2M+ | 1.0級 1.5級 | DN25 | PN16 | 0.10 | 0.6～40 | 0.3～48 |
DN32 | PN16 | 0.20 | 1～65 | 0.4～65 | ||
DN40 | PN16 | 0.25 | 1.6～100 | 0.6～100 | ||
DN50 | PN16 | 0.40 | 2.5～160 | 1～160 | ||
DN80 | PN16 | 0.90 | 6～350 | 2.5～400 | ||
DN100 | PN16 | 2.0 | 10～650 | 4～650 | ||
DN150 | PN16 | 3.25 | 20～1300 | 7.5～1600 | ||
DN200 | PN16 | 5.50 | 35～2200 | 12～2560 |

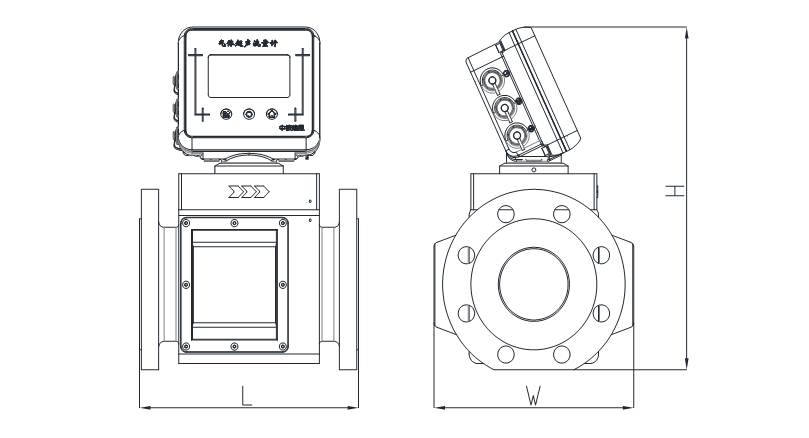

安裝結構尺寸示意參照
公稱通徑 | 公稱壓力 | 法蘭標準 | 測量管內徑[mm] | 外形尺寸[mm] | 重量[kg] | ||
L | W | H | |||||
DN25 | PN16 | GB/T9124.1 | 26 | 180 | 145 | 330 | 8.5 |
DN32 | PN16 | GB/T9124.1 | 30 | 180 | 145 | 330 | 8.5 |
DN40 | PN16 | GB/T9124.1 | 40 | 180 | 150 | 335 | 9 |
DN50 | PN16 | GB/T9124.1 | 50 | 180 | 150 | 335 | 9 |
DN80 | PN16 | GB/T9124.1 | 78 | 240 | 220 | 360 | 14 |
DN100 | PN16 | GB/T9124.1 | 100 | 300 | 270 | 380 | 17.5 |
DN150 | PN16 | GB/T9124.1 | 150 | 300 | 335 | 460 | 27 |
DN200 | PN16 | GB/T9124.1 | 200 | 400 | 420 | 510 | 38 |
注：DN200口徑以上為定制規格,尺寸咨詢廠家。

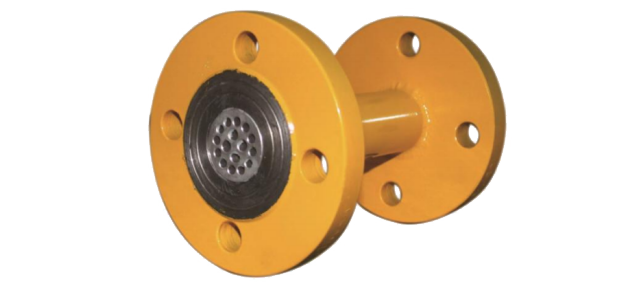

配套附件——前后直管段
| CL-2M+建議上游直管段不低于3D（其中DN25~DN40口徑上游直管段≥150mm），下游直管段不低于2D。廠家隨流量計配套提供上游3D直管段（其中DN25~DN40口徑上游直管段為固定長度150mm），下游則可利用現場管段。上游直管段內置流動調整器，可有效減少脈動流和擾動流對測量準確度帶來的不良影響。 |

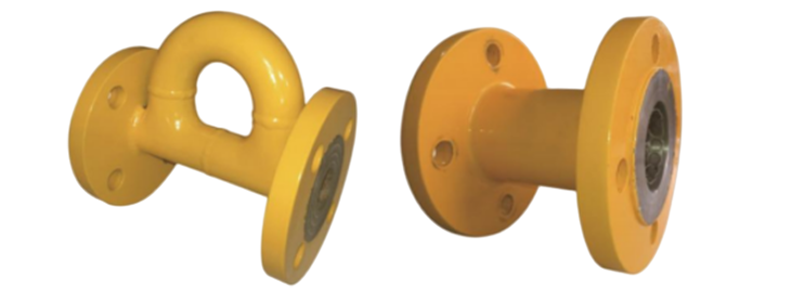

配套附件——降噪器
| 在與調壓器串聯安裝，或其他存在噪聲干擾的情況下，需在CL-2M+流量計和調壓器等噪聲源之間安裝降噪器。 |
|
|
|
|
|
|
|
|
|
|
|
首頁
雙聲道設計，高精度，高穩定性
無可動機械部件、無壓損
支持雙向計量
支持體積流量計量和能量流量計量
內置無線遠傳模塊
內置藍牙通訊
智能自診斷
雙備份鋰電池供電
